3차원 그래프 그리기

이번에는 엑셀을 이용하여 3차원 그래프를 그리는 방법에 대해 알아보겠습니다

엑셀에서 3차원 그래프는 표면형 그래프를 이용해서 그릴 수 있는데요

간단한 예제를 통해 어떻게 그릴 수 있는지 설명해드릴게요!

1. 우선, 다음과 같이 그래프의 데이터를 작성합니다. 여기서는 간단하게 Z = X^2 + Y^2 함수 데이터를 입력했어요

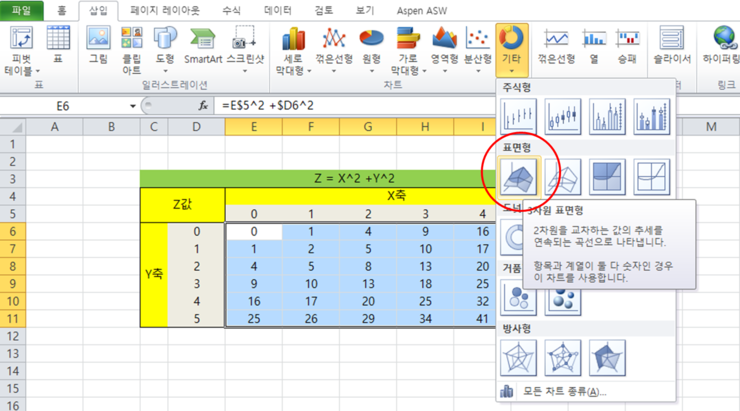

2. 그 후 Z값을 선택하고, <삽입> → <차트> → <기타> → <표면형>에서 3차원 표면형을 클릭하면! 아래 그림과 같은 그래프가 만들어진답니다

그래프를 살펴보면, 세로 축은 Z값으로 설정되어있고 가로 축과 깊이 축은 임의로 설정되어 있는 것을 알 수 있는데요. 따라서 가로 축과 깊이 축을 X축의 값과 Y축의 값으로 설정해줘야 한답니다

3. ​X축과 Y축 값을 설정해주기 위해, 차트를 선택 후 오른쪽 마우스를 클릭한 후 데이터 선택을 클릭하면 아래와 같은 창이 뜬답니다.

여기서 차트데이터 범위는 Z축 값을, 범례 항목계열은 Y축 값을, 가로 축 레이블은 X축 값을 의미하는데요

우선 X축 값을 설정하기 위해 가로 축 레이블에서 <편집>을 누른 후, 아래와 같이 X축 값을 선택합니다.

Y축 값을 변경하는 것은 조금 번거로운데요 범례 항목계열에서 계열1을 선택한후, <편집>을 클릭한 후, 계열 값이 아닌 계열 이름을 Y축 값으로 선택해줘야 합니다.

이런 방법으로 아래와 같이 계열의 이름을 하나하나 편집해 주면 되요. Y축 값의 데이터가 많은 경우 매크로를 만들어서 사용하는 것이 편하답니다 관련 매크로 만드는 방법은 다음에 포스팅할게요!!

이렇게 X축 값과 Y축 값을 설정한 후, 축의 이름까지 삽입해 주면!

짜잔! 다음과 같이 3차원 그래프가 이쁘게 완성되었습니다

다시 정리하면, Z값을 기준으로 표면형 그래프를 만들고, X축과 Y축 값을 데이터 선택 창에서 편집해주면 끝! 입니다. 아주 쉽지요?

그럼 엑셀에서 3차원 그래프 그리는 방법에 대한 포스팅을 마치도록 하겠습니다

엑셀차트-3차원 분산형 그래프 만들기

3개의 축을 갖는 3차원 분산형 그래프를 만드는 방법에 대해 얘기하겠습니다. 이는 엑셀에서는 지원하지 않는 형식의 그래프이며, 다양한 방법을 시도해 봤는데 불가능하더군요. 대신 웹기반으로 3차원 분산형 그래프를 만드는 방법을 소개합니다. 3차원 선형, 표면형 그래프도 지원을 하니 참고하시기 바랍니다.

3축 분산형 그래프

웹사이트에서 “Sign up”을 클릭해 이메일주소만으로 회원가입을 합니다.

로그인후 상단의 를 클릭하여 데이터를 입력합니다.

엑셀처럼 값입력이 가능하고, 행이나 열의 추가, 삭제가 가능합니다.

그래프 타입 선택

상단에서 “Choose plot type”을 클릭하여, “3d scatter plots”를 선택합니다.

그래프 생성

입력한 데이터의 상단에 각각 x, y, z 축이 될 열을 지정합니다.

상단에서 “choose as …” 를 각각 클릭하면 됩니다.

각 축을 지정한 후, 좌측의 “3D scatter plot”을 클릭하여 그래프를 생성합니다.

데이터 수정 및 그래프 꾸미기

그래프의 좌측메뉴에서 데이터 수정(View Data) 및 데이터 계열 서식(Traces) 등

다양한 편집과 꾸미기 기능이 지원됩니다.

붉은 원으로 보이는 데이터 레이블은 데이터의 크기 혹은 지정한 값에 따라

그 크기를 지정할 수 있어서, 데이터 값의 크고 작음을 표현할 수 있습니다.

그래프 내보내기

그래프의 좌측메뉴에서 상단의 “Export”를 클릭하여,

작성한 그래프를 이미지파일이나 PDF 혹은 SVG, EPS 등의

벡터포맷으로도 내보내기가 가능합니다.

저장된 그래프 꺼내보기

저장된 그래프 데이터 및 작성된 그래프는

추후 로그인하여 “My Files”를 클릭하면 다시 수정하거나 볼 수 있습니다.

또한 공유기능을 이용하면, 작성된 그래프를 동료나 친구와 공유할 수 있습니다.

이상입니다.

3차원 그래프 그리기

아래 두가지 포스팅에서 공통적으로 이야기 하는 것.

x,y,z 좌표를 이용해서 데이터를 표현 하는 방식은 적절하지 않다. 인터랙티브한 상황일 때만 사용하도록 하고, 그게 아니면 차원을 나눠서 데이터를 표현해라.

추가로 궁금해진 것들

1) 변수가 세개인 데이터를 표현하는 일이 어떤게 있을까?

2) 변수 세개를 차원 분리 하지 않고 한번에 삼차원 데이터를 표현하면서도 동시에 정확하게 나타낼 수 있는, 시점이 왜곡되지 않는 표현 방법은 무엇일까? 여기에 시각적 차원은 2차원으로 한정하고 감각적 차원(청각, 후각, 촉각 등)을 하나 더 쌓으면 되지 않을까?

삼차원으로 표현한 그래프는 예쁘고 인기가 많지만, 대부분의 경우 그래프에 대한 정확하고 빠른 해석이 어려워진다. 3d 그래픽으로 구현한 그래프들의 좋고 나쁜 경우를 살펴보자.

3D 막대 그래프 – 쓰지마세요

막대 그래프는 엑셀로 쉽게 만들 수 있기도 하고, 널리 사용되고 있어서 아마 익숙할 것입니다. 하지만 일반적인 평면 막대 그래프와 비교해서 삼차원의 막대그래프는 몇가지 문제점이 있습니다.

막대의 정확한 퍼센트를 확인하기가 어렵습니다.

동일한 수치의 막대임에도 불구하고 앞/뒤의 위치에 따라 길이가 달라 보인다.

가려지는 막대가 발생한다.

따라서 막대 그래프는 평면 상에서만 사용하도록 하자.

파이차트 – 쓰지 마세요

파이차트(원그래프)는 우리 dataviz 에서 가장 비추천하는 유형인데, 삼차원 파이차트는 그보다 더욱 더 비추천합니다. 삼차원으로 만들면 현실을 더 심하게 왜곡하여 해석이 어려워집니다. 평면상으로도 파이조각

끼리의 크기 비교가 어려운데, 삼차원으로 표현했을 때는 앞 뒤 위치에 따른 크기 변화까지 겹쳐서 파이 조각 비교가 한층 더 어려워집니다.

정적인 3d scatter plot (산점도) – 쓰지 마세요

3d 산점도 그래프는 삼차원 데이터 시각화에서 굉장히 흔한 형태입니다. 이러한 차트는 3개의 숫자 데이터를 인풋으로 받아들여 x, y, z 축에 각각 배치합니다. 삼차원 산점도 그래프가 과연 정확한지에 대해서는 많은 논의가 있었습니다. 삼차원 공간에 있는 특정 좌표의 x, y, z 값을 읽어 봅시다.

아마 어려울 거에요. 사람의 눈은 삼차원 공간 데이터를 인식하는 것을 잘 못합니다. 따라서 삼차원 삼전도 그래프로 데이터를 정확하게 표현하기에는 한계가 있습니다.

interactive 3d scatter plots – 가끔

제 생각에는 삼차원 산점도 그래프는 인터랙티브한 효과를 줄 수 있을 때만 사용하는 것이 좋습니다. 마우스를 이용해서 축의 방향을 바꾸거나, 자유자재로 회전 확대 축소할 수 있게 해야 합니다. 이러한 상호작용을 통해서 삼차원 공간을 잘 느낄 수 있습니다. 여전히 정확한 좌표를 읽는 것을 힘들지만, 효과적으로 데이터의 분포를 확인할 수도 있고 삼차원 공간상의 분포를 직관적으로 이해하는 데 도움이 됩니다.

surface plot – 좋아요

만약 모든 각 그리드 좌표에 숫자값을 갖고 있다면, surface plot 을 이용해서 데이터를 표현해 볼 수 있습니다. 이런 방식의 표현은 만약 그 숫자값이 높이(고도)를 나타낸다면 더욱 효과적입니다. 이런 경우 실제 삼차원 물체를 삼차원 효소로 실제로 만드는 거죠.

이 포스트에서는 삼차원 그래프를 다룰 것이다. 삼차원 그래프는 변수가 3개일 때 사용한다. 평면 데이터에 삼차원 효과가 용된 그래프는 본 적이 있을 것이다. 하지만 이건 별로 좋지 못한 방식이다. 아무런 정보도 담지 않은 채 차원을 추가하는 것은 아무 효과가 없을 뿐만 아니라 가독성에 안좋은 영향을 끼칠 수 있다. 따라서 이차원 데이터에 삼차원 효과를 사용하는 것은 지양해야 한다.

삼변수를 시각화 하는 것에는 다양한 방법이 있으나 가장 간단하게는 삼차원 큐빅 공간에서 X,Y,Z 좌표로 찍는 방법이 있다.

하지만 첫번째로, 이런 그래프에서 값을 읽는 것은 굉장히 힘들다. 단지 값들의 뭉치/군집만 확인할 수 있다. 삼차원 좌표 공간에 떠 있는 점끼리 잇거나, 평면들끼리 이으려고 하더라도 그것들의 올바른 값을 확인하기는 어렵다. 이것은 그래프가 시점에 따라 다르게 보이기 때문이다. 평행한 선이란 존재하지 않고 어떤 평면 상의 점을 향해 수렴하는 형태이기 때문이다.

두번째로 넘어가보자. 당신이 정확한 값에는 관심이 없고 비교만 한다고 가정하자. 그건 할 수 있는가? 공간 상에 떠 있는 두 좌표의 Z 값을 서로 비교할 수 있겠는가? Y 값은? 쉽지 않다. 평면 이미지로 부터 삼차원의 정보를 가져오는 것에 인간은 취약하다. 삼차원 데이터는 직접 만질 수 있거나 시선을 바꿔가면서 각도를 조정할 수 있을 때 가장 효과적이라는 것이 알려져 있다, 대표적으로는 입체 모형을 예로 들수 있다. 하지만 책(출판물)에 입체 모형을 첨부하는 것은 어렵다.. 대신에 독자들을 위해 삼차원 그래프를 렌더할 수 있는 확장 파일을 제공해 주면 좋을 것이다.

마지막으로, 삼차원 그래프를 만드는 것은 코딩 능력이 필요하다. 엑셀에서는 삼차원 그래프를 만들 수 없고 GRAPHPAD, TABLEAU도 마찬가지이다.

그렇다면 하나의 그래프에 3변수 데이터를 나타내기 위해선 어떻게 해야 할까?

방법1) 2개는 산점도, 1개는 크기

변수 2개는 산점도 그래프로 나타내고, 하나의 변수는 그래프 각 점의 크기 값을 변화하여 표시한다. 이 방법에서는 정확한 값을 확인하기 쉬울까? 점의 크기 값은 매우 클 때나 매우 작을 때는 구분할 수 있겠지만 중간 크기의 점들은 값을 구분하기 쉽지 않을 것이다. 단지 추정치만 제공할 뿐이다. 정확한 값을 알고자 한다면 점 위에 값을 표기하는 방법도 있으나 이 경우 그래프가 매우 지저분해질 수 있다.

방법2) 2개는 산점도, 1개는 색깔

변수 두개는 산점도 그래프로, 세번째 변수는 각 점의 색깔 진하기로 나타낸다. 훨씬 구분하기 쉽다. 이 경우도 정확한 값을 알긴 힘들지만 점들간의 비교는 크기 차이보다 훨씬 쉬워졌다.
